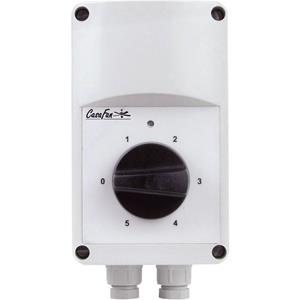

Abmessung und technische Daten 5-Stufen-Drehschalter mit Aus-Stellung Maximallast wählbar: 1,0 bis 10 A Abstufung: 75 / 110 / 150 / 180 und 230 V Max. zulässige Umgebungstemp. 40°C Tauchimprägnierter Spartrafo, Ausführung entspr. VDE 0550 Geringe Störanfälligkeit, Verlustarmer und störgeräuschfreier Ventilatorbetrieb Gehäuse aus Kunststoff, Farbe lichtgrau Betriebsleuchte und zusätzlicher Anschluss für Verschlussklappe bis 40 VA Variante: Aufputz Um drehzahlsteuerbare Motoren brummfrei in der Geschwindigkeit zu steuern , verwendet man Stufentrafos. An diesen können auch mehrere Motoren bis zur Nennbelastbarkeit des Stufentrafos angeschlossen werden. Typ max. Amp. A (mm) B (mm) C (mm) D (mm) E (mm) kg Sicherung Wasserschutz ETW 1,0 1,0 84 160 88 71 108 1,0 F T-1,25 A IP54 ETW 1,5 1,5 115 205 100 98 140 2,1 F T- 2,0 A IP54 ETW 2,2 2,2 115 205 100 98 140 2,3 F T- 3,15 A IP54 ETW 3,5 3,5 170 255 140 155 194 4,7 F T- 5,0 A IP54 ETW 5,0 5,0 170 255 140 155 194 5,0 F T- 8,0, A IP54 ETW 7,5
