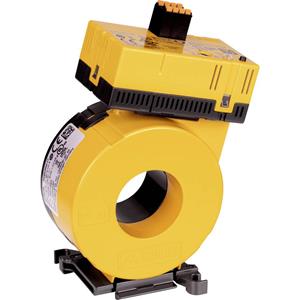

Die Messstromwandler der CTUB100-Serie sind Kombinationen aus MessstromwandlerKernen CTBC… und Elektronikmodulen CTUB10…, die AC- und DC-Ströme in einauswertbares Messsignal umsetzen. Eine Auswertung des Messsignals kann mithilfe von Geräten der Serien RCMA420/423, RCMS460/490 bzw. EDS440/EDS441LAB erfolgen.Die Verbindung von den Messstromwandlern zu den jeweiligen Geräten erfolgt über eine 2- bzw. 6-adrige Leitung. Sie können in DC, AC und 3(N)AC-Systemen eingesetztwerden.Die Messstromwandler CTUB101-CTBCxx sind für den Anschluss an die Geräte der Serie RCMA420/423 vorgesehen und werden über die 6-adrige Leitung direkt vom Auswertegerätmit der Versorgungsspannung DC ±12 V versorgt. Die Messstromwandler CTUB102-CTBCxx sind für den Anschluss an ein RCMS460/490 vorgesehen. Werden die Messstromwandler CTUB102-CTBCxx an ein RCMS460/490-System angeschlossen, wird für die Messstromwandler ein DC 24 V Netzgerät benötigt, welches als Zubehör erhältlich ist.Die Messstromwandler CTUB104-CTBCxx sind für den Anschluss an ein EDS440 oder EDS441LAB vorgesehen. Werden die Messstromwandler CTUB104-CTBCxx an ein solchesIsolationsfehlersuchgerät angeschlossen, wird für die Messstromwandler ein DC 24 V Netzgerät benötigt, welches als Zubehör erhältlich ist.Die Messstromwandler-Kerne der Serie CTBC20P…210P verfügen über eine integrierte magnetische Abschirmung und sind für Applikationen mit hohen Last- bzw. Einschaltströmen
